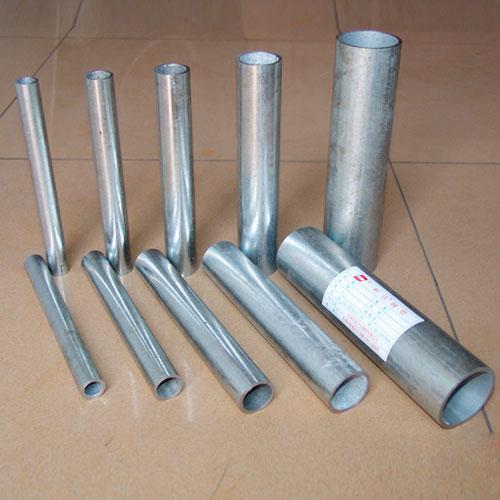

镀锌管安装1、镀锌钢管安装1.1、施工工艺：施工准备→材料检查验收→测量下料→套丝上管件→防腐处理→焊接（法兰）连接→试压冲洗→系统调试1.2、镀锌钢管Φ≤50采用丝接，Φ>50采用法兰盘连接。施工前检验管材及管件是否符合设计要求和现行标准的规定，并具有出厂合格证，材质等级与设计所采用的管子应一致，管道表面应无裂纹、缩孔、夹渣、折叠、重皮等缺陷，管道及管件尺寸偏差应符合现行标准要求，丝扣管件、螺纹密封面应完整，无断丝、毛刺等缺陷，精度及表面光洁度应达到制造标准。1.3、镀锌钢管切割采用砂轮切割机，管子切断后，管口应磨光，打掉毛刺飞边。1.4、管螺纹加工采用电动套丝机，在套丝过程中，要经常加机油润滑和冷却，管螺纹要形成圆锥状，螺纹应端正、清楚，不得有毛刺，乱丝、断丝和缺丝总长度不得超过螺纹全长的10%。套丝完毕后，随即清理管口，将管子端面毛刺处理完，使管口保持光滑，断丝缺丝不大于螺纹全扣数10%。1.5、管道螺纹连接一般采用圆锥形外螺纹连接，连接管接头填料采用麻丝加白铅油，麻丝为亚麻或线麻，也可用聚四氟乙烯生料带。装紧后应留有螺尾，一般应留出2-3 牙螺纹。填料缠绕要适当，不得把白铅油、麻丝从管端下垂挤入管腔，以免堵塞管路，各种填料在螺纹里只能使用一次，若螺纹拆卸，重新装紧时，应更换填料。螺纹连接时应选用合适的管钳或链钳，不可在管钳或链钳的手柄加套管以增长手柄来拧紧管子，管钳或链钳规格及适用范围如下表：   

名称  规 格 (In)  适用管径范围（DNmm） 管 钳  12” 15～20 14”  20～25 18” 32～50 24” 50～80 36” 80～100 链 钳  14” 25～32 18”  32～50 24”  50～80  36” 50～125 42”  50～150  1.6、管子是否弯曲，采用目测法或滚动法检查，当DN≤50mm，弯曲度不大，  可用两把锤子敲击进行调直。对于有多处弯的管子应逐一敲平，对于大管径管道 

弯曲可采用千斤顶调直，严禁采用热调直。 镀锌钢管弯曲允许偏差： 

镀锌钢管 1 米长度 全长≥25m DN≤ 100mm  DN>100mm  DN≤ 100mm  DN>100mm  弯曲偏差  0.5mm  1mm  ≤13mm  ≤25mm  1.7、镀锌钢管及管件镀锌层破损处应刷好防锈漆外刷银粉各两遍。  2、电线、电缆的敷设  管内穿线工作在管子敷设完之后，土建地坪和墙面粗装结束之后进行的。首先用压缩空气吹扫、清理管内赃物，再向管内吹入少量滑石粉，使用放线架，两人配合，一拉一送，同时防止在管内扭结、打折、接头；穿好线后，再在箱盒的导线头挂锡，以备后期设备及用电器具的接线。  楼内有各类电缆约300 多根，数量较多，因此在敷设前须明确每根电缆的路径，排列好电缆在桥架或电缆沟的摆放位置，尽量避免交叉，并在终端头、配电间等处装设标志牌。  2．1 热缩电缆头施工技术 2.1.1 工程概况  航站楼电气工程电缆连接采用10(6)KV 交联电缆热缩型终端头. 2.1.2 施工方法及技术要求 热缩型终端头  2.1.2.1 剥外护套:确定电缆固定位置,决定剥切尺寸,一般情况从末端到剖塑口的距离户内550 毫米,户外750 毫米,锯去多余的电缆尾端,割除塑料户套.  2.1.2.2 剥铠装:在剥塑口以上30 毫米处扎铜线,并锯开钢铠,剥掉多余钢铠.  2.1.2.3 剥内垫层:在钢铠断口处保留20 毫米内垫层,其余剥除.  2.1.2.4 焊地线:摘去填充物,分开芯线.打光铠装上地线焊区,将软铜线分三股,分别在每相的屏蔽层上绕三圈扎紧后焊牢,然后将三股线合股后与钢带焊牢,从下端引出.  2.1.2.5 包绕填充物:在三叉根部包绕填充胶,目的是防止产生气隙,避免发生爆炸事故,填充胶包绕高度略大于电缆外径10 毫米左右,外型呈苹果型.  2.1.2.6 固定手套:将手套套入三叉根部,由手指根部向两端加热固定.  2.1.2.7 剥铜屏蔽层:由手指端量50 毫米处,用胶粘带临时固定,割断铜屏蔽带(注意断口整齐),再保留半导层20 毫米,其余剥除,用清洁剂清理绝缘表面.  2.1.2.8 固定应力管:套应力管,搭接铜屏蔽层20 毫米,从底端加热,至全部紧贴.2.1.2.9 压接端子:按端子孔深5 毫米,剥去芯线绝缘,端部消成铅笔状,压接端子,铅笔头处包绕填充物并搭接端子.  2.1.2.10 固定绝缘管:套入绝缘管,下端插至手套的三叉口,上端超出填充胶10 毫米,由底向上环形加热使其全部贴紧.2.1.2.11 固定相色密封管:将相色密封管套在端子接管部位,先预热端子,由上端起加热固定.户内头安装完毕,室外电缆头还须加防雨裙.  2.1.2.12 固定防雨裙:户外终端头应采用户外管材,距三叉口100 毫米加三相共用防雨罩一个.距共用防雨罩150 毫米,在每相上固定第一防雨罩,距第一防雨罩60毫米固定第二防雨罩,将相色管套在密封管上,加热固定,户外头安装完毕.  2.1.3 热缩型中间接头  2.1.3.1 剥外户套及钢铠:将两根电缆对直,重叠200-300 毫米,确定接头中心,按尺寸剥去外户套,距断口50 毫米,绑扎钢铠,剥除多余钢铠,保留20 毫米内护层,其余摘除,摘去填充物,对正芯线在中心点距段.  2.1.3.2 剥屏蔽层及半导层:自中心点向两端芯线各量300 毫米,剥去屏蔽层,保留20 毫米半导体层,消除绝缘体表面导电质. 2.1.3.3 固定应力管:在两侧各相上,套入应力管,搭盖铜屏蔽层20 毫米加热固定.  2.1.3.4 套入管材:在开剥电缆较长的一边,套入护套端头,密封套及护套筒部,每相芯线上套绝缘管2 根,半导管2 根及铜网,在短的一边套入护套端头及密封圈.  2.1.3.5 压接连接管:在芯线底部,量1/2,连接管长加5 毫米切除绝缘体,由断口量绝缘体35 毫米,消成30 毫米长的锥体留5 毫米半导层,压连接管.2.1.3.6 固定内绝缘管:连接管上包半导电带,并与两端半导层搭接在两端锥体之间包绕填充胶厚度不小于3 毫米,将内绝缘套管的两端应力管之间,绝缘管内壁除热容胶,绝缘管由中间向两端加热固定,将外绝缘管套在内绝缘管的中心加热固定.  2.1.3.7 固定半导体:将两根半导管套在绝缘管上两端搭盖铜屏蔽层各50 毫米,依次由两端向中间加热固定,用屏蔽网连通两端屏蔽层,端部绑扎焊牢,用地线旋绕扎紧铜网,地线两端与屏蔽层和钢铠焊牢,将两护套端头与护套筒部安装好,两端绑扎在钢铠上.  2.1.3.8 固定密封套:将密封套套在护套上,两端各搭盖筒部和电缆外护套100 毫米,加热固定.电缆中间接头安装完毕. 2.1.4 注意事项:2.1.4.1.加热温度控制在110-130℃之间.  2.1.4.2.在加热三叉手套前应将芯线分好,避免三叉部加热定型后.
